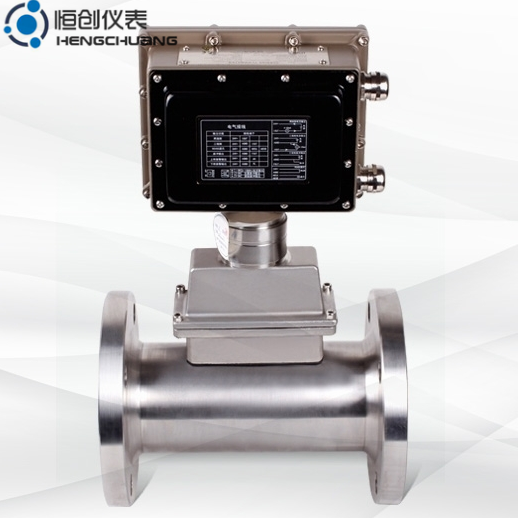

產品概述

氣體渦輪流量計是新型速度式儀表。它具有精度高、重復性好、結構簡單、耐高壓、測 量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，溫壓補償 型儀表可集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償。 是石油、化工、電力、冶金、工業鍋爐等工業、行業的燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站 封閉管道中低粘度氣體的體積流量和總量及燃?xì)鉄嵊?jì)量的理想氣體流量檢測儀表。

產品特點

■　集微處理器、溫度傳感器、壓力傳感器于一體，直接測量被測介質的流量、溫度和壓力，并自動進行流量的溫壓補償和壓縮因子修正運算。

■　采用低功耗設計，可用鋰電池供電，電池可連續使用2年以上；同時也可外接電源。

■　儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU 協議）通訊輸出；同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。

■　專用液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。

■　具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可永久性保存。

■　可靠的電磁兼容設計，抗干擾性能好，可靠性高，滿足JJG1037-2008標準的電磁兼容實驗要求。

■　采用進口儀表專用精密軸承，耐磨性好，穩定程度高；同時提高了儀表的下限靈敏度，降低了始動流量。

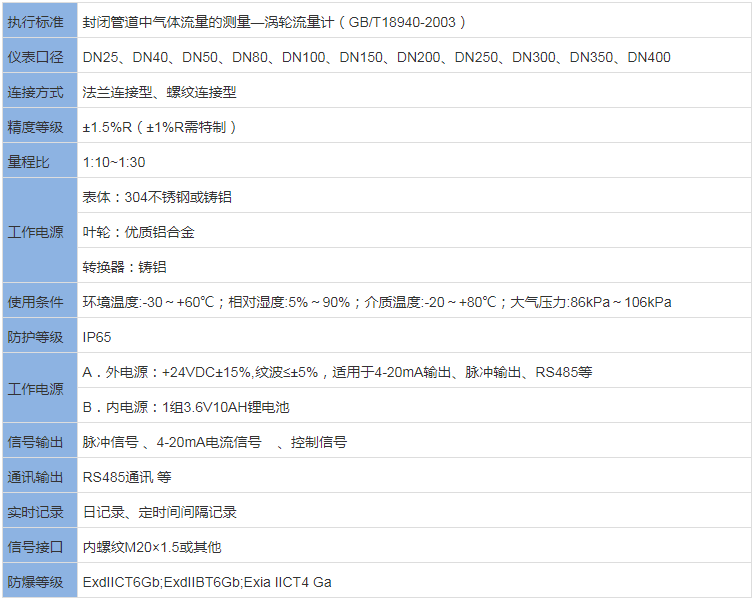

技術參數

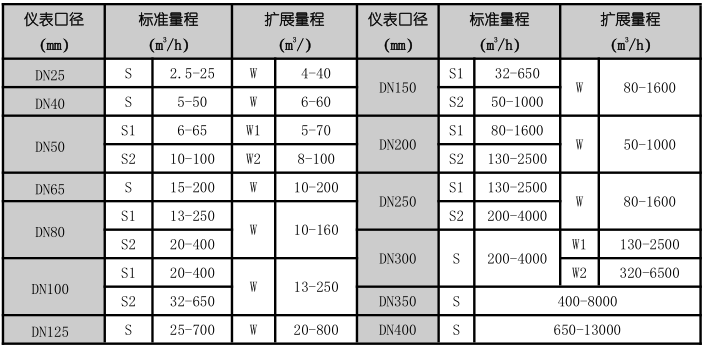

流量對照表

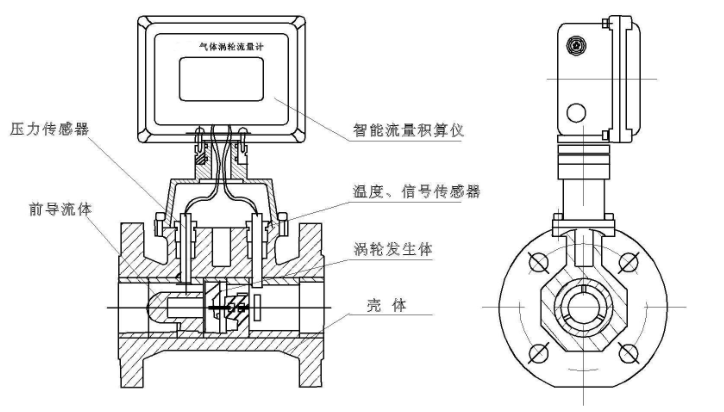

測量原理

氣體渦輪流量計的使用過程中，氣體流經過流量計推動渦輪葉片旋轉。葉輪的轉數與通過渦輪流量計的氣體體積成正比。流量計入口處安裝有一個特殊設計的專利導流架，隨著流速的增加,對進入流量計的氣流進行加速。導流架的設計可消除任何潛在流體擾動，如渦流或不對稱流。對渦輪葉片的推動力也同時增加。確保了流量計在允許的誤差范圍內高精度計量，即使在小流量的狀況下也可以準確計量。作用在渦輪葉片上的氣流是軸向的，渦輪裝置在主傳動軸上，傳動軸配有高強度的球軸承。氣體通過渦輪葉片后，渦輪葉片的旋轉經齒輪組減速后。入口通道內壓力得到回復，通道設計可確保流態的最優化。

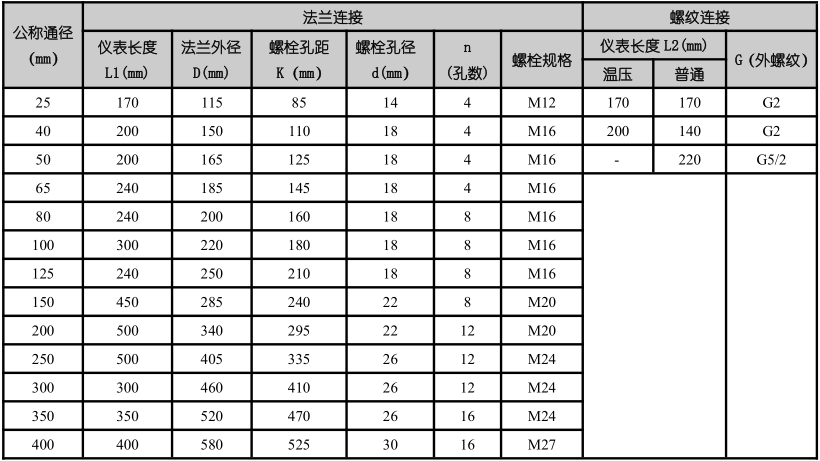

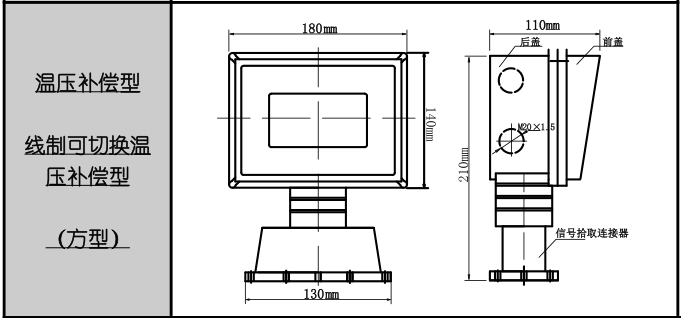

外形尺寸

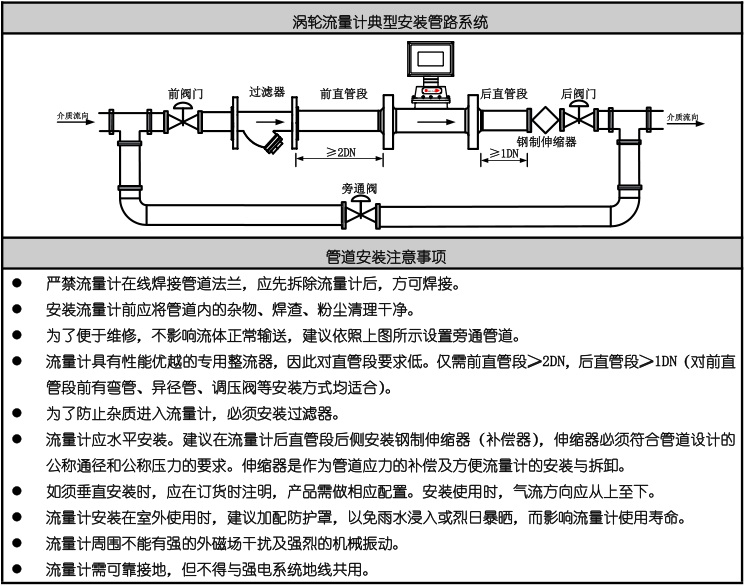

安裝注意事項

（1）內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。

（2）打開殼蓋前須保證設備斷電至少 10min。殼蓋的打開須由專業工程師或技術人員進行。

（3）防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。

（4）轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以免直接接觸電子 部件或電路板上的電路圖案，必要時需采取相應的防靜電措施。

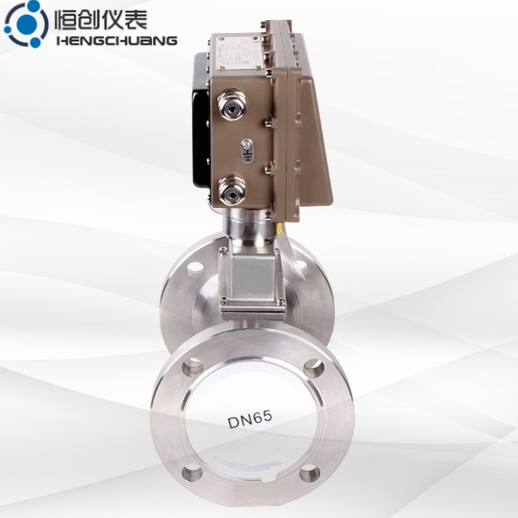

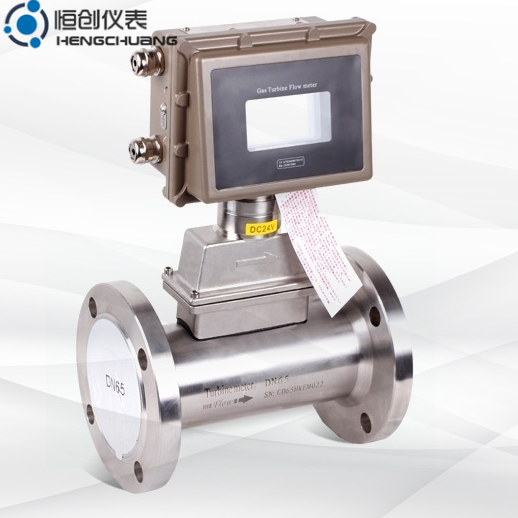

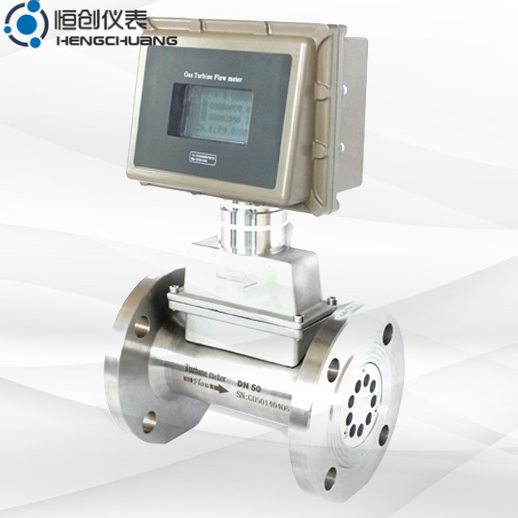

產品細節
